ISO AND REMOTE STEREO SWITCHERS
Ürünler
ISO Switcher
Model Seçenekleri
ISO Switcher
İki çift XLR girişi ve bir çift XLR çıkışı bulunan çift kanallı birim.
Pasif birim — harici güç gerektirmez.
ISO Switcher Hakkında
En basit fikirler genellikle en iyileridir! Yeni ISO Switcher, son derece popüler Audibox serisi için tasarlanmış stereo giriş sinyali anahtarlayıcıdır.

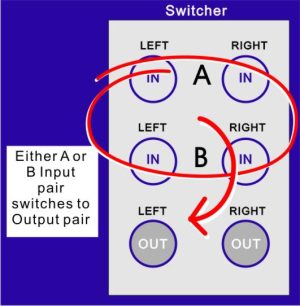

Ön paneldeki basmalı anahtar, A veya B dişi XLR giriş çiftleri arasında sessizce geçiş yaparak sinyali stereo bir erkek XLR çıkış çiftine yönlendirir.
ARX'in SoftSwitch teknolojisi sayesinde bu geçiş, ses sisteminden gelen herhangi bir gürültü olmadan gerçekleşir.
Tipik kullanım senaryoları arasında aynı hoparlör sistemini kullanan canlı grup ile DJ arasında geçiş yapılması yer almaktadır.
Not: Konektörler ünitenin üst kısmından takılır. Konektörlerin çıkarılıp takılabilmesi için ISO Switcher'ın üzerinde yeterli boşluk bırakılmasına dikkat edilmelidir.
Hassas Mühendislik

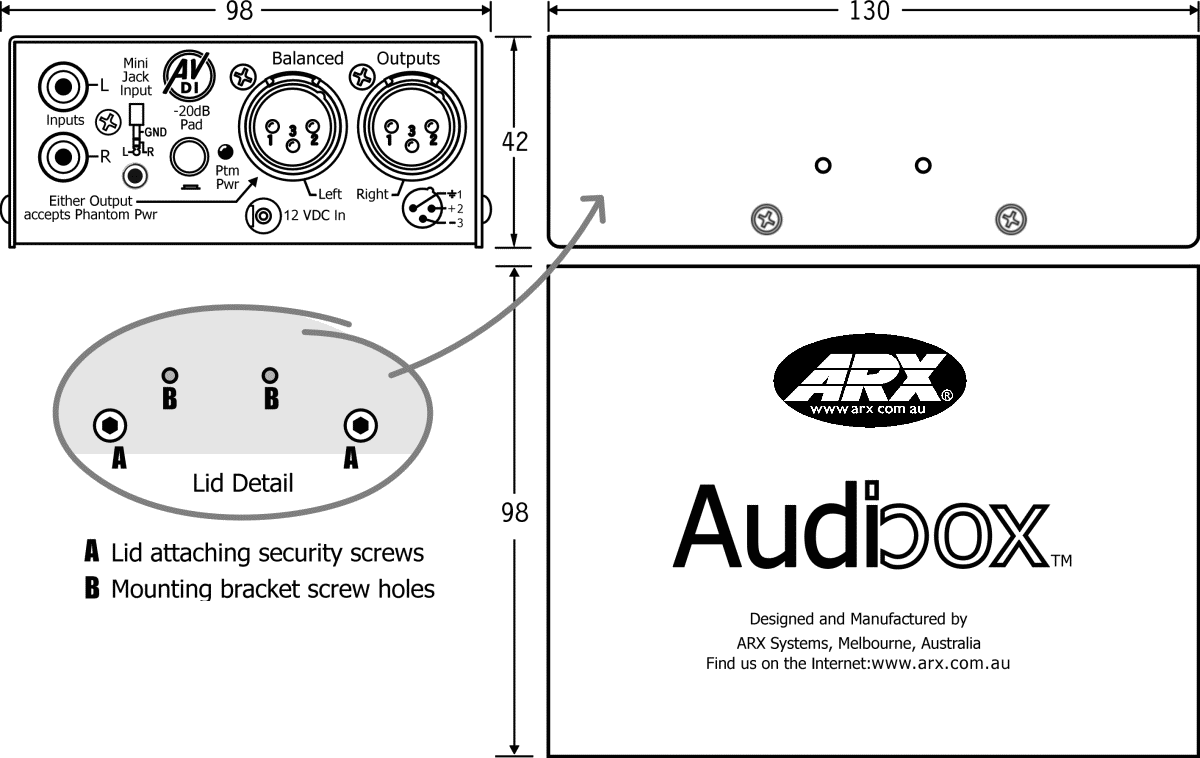

Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Frekans Yanıtı | DC'den tüm frekans bandına kadar ± 0,0 dB |
| Güç Gereksinimi | Yok |
| Giriş Konektörleri | Dişi XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Çıkış Konektörleri | Erkek XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Yapım | Tüm çelik kasa, mavi dokulu poliüretan toz boya kaplama, epoksi baskı, fiberglas PCB |
Remote Switcher
Model Seçenekleri

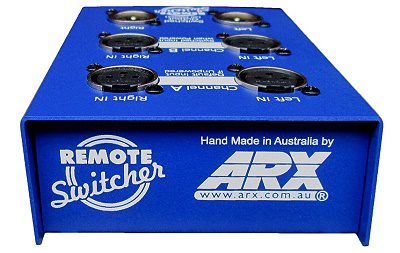

Remote Switcher
İki çift XLR girişi ve bir çift XLR çıkışı bulunan çift kanallı birim.
Yeni Remote Switcher, A veya B dişi XLR giriş çiftleri arasında sessizce geçiş yaparak sinyali stereo bir erkek XLR çıkış çiftine yönlendirir.
Remote Switcher Hakkında
En basit fikirler genellikle en iyileridir! ARX'in yeni Remote Switcher'ı, son derece popüler Audibox serisi için tasarlanmış stereo giriş sinyali anahtarlayıcıdır.
ARX'in SoftSwitch teknolojisi sayesinde bu geçiş, ses sisteminden herhangi bir gürültü olmadan gerçekleşir.
Giriş kanalı kontrolü iki farklı modda sağlanabilir:
Mod 1: Uzak anahtar / röle kapanması ile (harici güç adaptörü / duvar adaptörü kullanılarak).
Mod 2: EWIS paneli veya benzeri bir kaynaktan sağlanan 12–24V DC ile.
Tipik kullanım senaryoları; ses sistemleri arasında geçiş ve EWIS acil anons uygulamalarını kapsar. DC voltaj uygulanmadığında, varsayılan normal ses sinyali olan Giriş A seçilir. Dinkle tipi konektörün Pin 3 ve 4'üne +12–24V DC uygulandığında ise acil anons veya alarm sinyali taşıyan Giriş B devreye girer.
Diğer bir kullanım senaryosu, aynı hoparlör sistemini kullanan canlı grup ile DJ arasında uzaktan geçiş yapılmasıdır.
Not: Konektörler ünitenin üst kısmından takılır. Konektörlerin çıkarılıp takılabilmesi için Remote Switcher'ın üzerinde yeterli boşluk bırakılmasına dikkat edilmelidir.
Mod 1 kullanımı için 12–24V DC güç gereklidir.
Avustralya'da el yapımı üretilmektedir.
Hassas Mühendislik
Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Frekans Yanıtı | 10 Hz – 50 kHz, ± 0,5 dB |
| Güç Gereksinimi | DC Giriş +12–24V DC, 2,5 mm merkez pimli konektör |

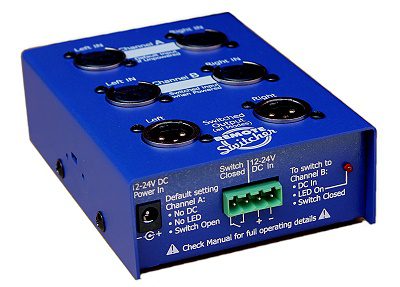

| Uzak Anahtar ve Harici Giriş | 4 pinli Dinkle tipi soket, 5 mm pin aralığı (konektör ürünle birlikte verilir) |
| Pin 1–2 (Uzak Anahtar) | Açık giriş = Kanal A seçili; Kapalı giriş = Kanal B seçili |
| Pin 3–4 (Uzak DC Kontrol) | Pin 3: +12–24V DC; Pin 4: 0V DC / Toprak |
| Giriş Konektörleri | Dişi XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Çıkış Konektörleri | Erkek XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Kasa Toprağı | Sol Kanal Pin 1'leri üzerinden |
| Yapım | Poliüretan kaplı tüm çelik kasa, fiberglas PCB |

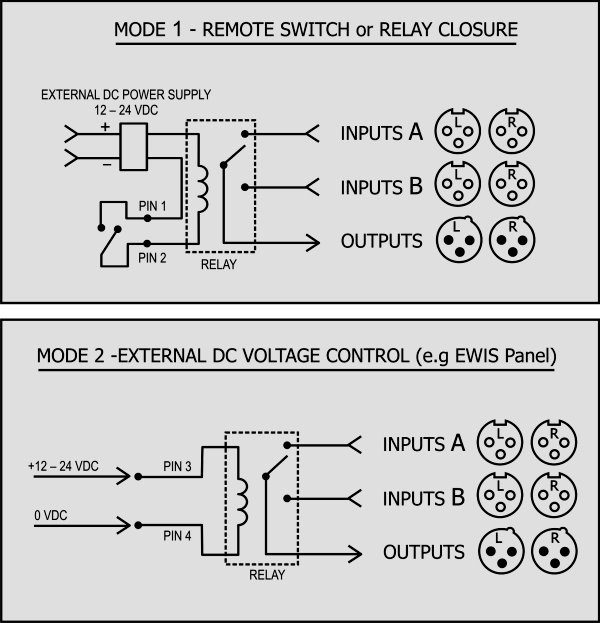

Çalışma Modu Şemaları
ISO Selector
Model Seçenekleri
ISO Selector

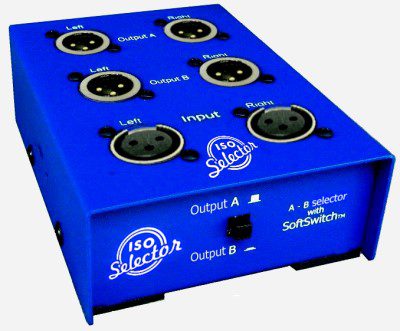

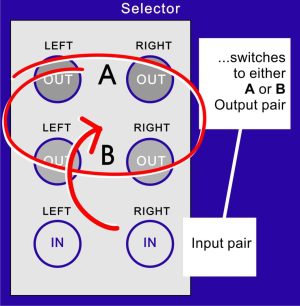

Stereo çıkış seçici. Ön paneldeki basmalı anahtar, bir çift dişi XLR girişini sessizce A veya B erkek XLR çıkış çiftlerinden birine yönlendirir. Son derece basit, son derece etkili!
Pasif birim — harici güç gerektirmez.
ISO Selector Hakkında
En basit fikirler genellikle en iyileridir! Yeni ISO Selector, son derece popüler Audibox serisi için tasarlanmış stereo çıkış sinyali seçicisidir.
Ön paneldeki basmalı anahtar, bir çift dişi XLR girişini sessizce A veya B erkek XLR çıkış çiftlerinden birine yönlendirir.
ARX'in SoftSwitch teknolojisi sayesinde bu geçiş, ses sistemine herhangi bir transient veya gürültü iletilmeden gerçekleşir.
Tipik kullanım senaryoları arasında hoparlör sistemleri arasında geçiş, monitör hoparlörler arasında seçim yapma ve ekipman testi yer almaktadır.
Not: Konektörler ünitenin üst kısmından takılır. Konektörlerin çıkarılıp takılabilmesi için ISO Selector'ın üzerinde yeterli boşluk bırakılmasına dikkat edilmelidir.
Hassas Mühendislik
Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Frekans Yanıtı | DC'den tüm frekans bandına kadar ± 0,0 dB |
| Güç Gereksinimi | Yok — pasif birim |
| Giriş Konektörleri | 2 × Sol ve Sağ Dişi XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Çıkış Konektörleri | 2 × A ve B Erkek XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Kasa Toprağı | Kanal A Giriş Dişi XLR Konektörünün Pin 1'i üzerinden topraklanmıştır |
| Yapım | Tüm çelik kasa, mavi dokulu poliüretan boya, epoksi baskı, fiberglas PCB |
Remote Selector
Model Seçenekleri

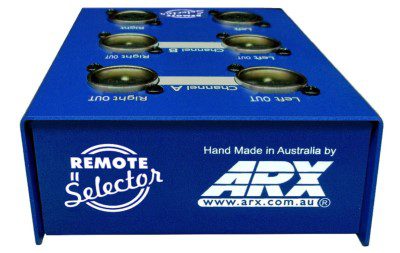

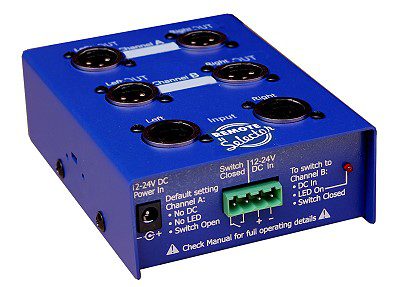

Remote Selector
İki çift XLR çıkışı ve bir çift XLR girişi bulunan çift kanallı birim.
Yeni Remote Selector, bir çift dişi XLR giriş konektörünü uzaktan ve sessizce A veya B erkek XLR çıkış çiftlerinden birine yönlendirir.
Remote Selector Hakkında
En basit fikirler genellikle en iyileridir! ARX'in yeni Remote Selector'ı, son derece popüler Audibox serisi için tasarlanmış stereo çıkış sinyali seçicisidir.
ARX'in SoftSwitch teknolojisi sayesinde bu geçiş, ses sistemine herhangi bir gürültü iletilmeden gerçekleşir.
Çıkış kanalı kontrolü iki farklı modda sağlanabilir:
Mod 1: Uzak anahtar / röle kapanması ile (harici güç adaptörü / duvar adaptörü kullanılarak).
Mod 2: 12–24V DC ile.
DC voltaj uygulanmadığında, varsayılan normal ses sinyali olan Çıkış A seçilir. Dinkle tipi konektörün Pin 3 ve 4'üne +12–24V DC uygulandığında Çıkış B devreye girer.
Tipik kullanım senaryoları arasında uzaktan kontrollü bölgeleme (zoning), hoparlör seçimi ve ses birimlerinin A-B karşılaştırması yer almaktadır. Diğer bir kullanım senaryosu, farklı hoparlör sistemlerini kullanan iki grup veya canlı grup ile DJ arasında uzaktan geçiş yapılmasıdır.
Not: Konektörler ünitenin üst kısmından takılır. Konektörlerin çıkarılıp takılabilmesi için Remote Selector'ın üzerinde yeterli boşluk bırakılmasına dikkat edilmelidir.
Mod 1 kullanımı için 12–24V DC güç gereklidir.
Avustralya'da el yapımı üretilmektedir.
Hassas Mühendislik
Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Frekans Yanıtı | 10 Hz – 50 kHz, ± 0,5 dB |
| Güç Gereksinimi | DC Giriş +12–24V DC, 2,5 mm merkez pimli konektör |
| Uzak Anahtar ve Harici Giriş | 4 pinli Dinkle tipi soket, 5 mm pin aralığı (konektör ürünle birlikte verilir) |
| Pin 1–2 (Uzak Anahtar) | Açık giriş = Kanal A seçili; Kapalı giriş = Kanal B seçili |
| Pin 3–4 (Uzak DC Kontrol) | Pin 3: +12–24V DC; Pin 4: 0V DC / Toprak |
| Giriş Konektörleri | Dişi XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Çıkış Konektörleri A ve B | Erkek XLR — Pin 1: Ses Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Kasa Toprağı | Sol Kanal Pin 1'leri üzerinden |
| Yapım | Poliüretan kaplı tüm çelik kasa, fiberglas PCB |

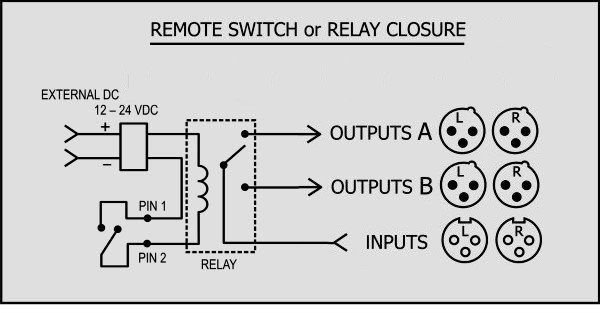

Çalışma Şeması
Qswitch
Qswitch Model Seçenekleri
Qswitch
Dört stereo kanallı birim.
Kullanım Alanları
- Her türlü ses anahtarlama — çoklu girişten tek çıkışa veya tersi
- Özellikle güçlendirilmiş hoparlör demonstrasyonu ve kullanımı ya da yayıncılık, canlı performans ve stüdyo anahtarlama uygulamaları
Pasif birim — harici güç gerektirmez.
Qswitch Hakkında
Qswitch, popüler AudiBox serisi hassas ses araçlarına yeni eklenen Quad Kanallı Stereo Anahtarlayıcıdır.
Ne işe yarar?
Bu kullanışlı cihaz ile şunları yapabilirsiniz:
- DÖRT stereo girişten BİR stereo çıkışa geçiş yapabilir, VEYA
- BİR stereo girişi DÖRT stereo çıkıştan birine yönlendirebilirsiniz.

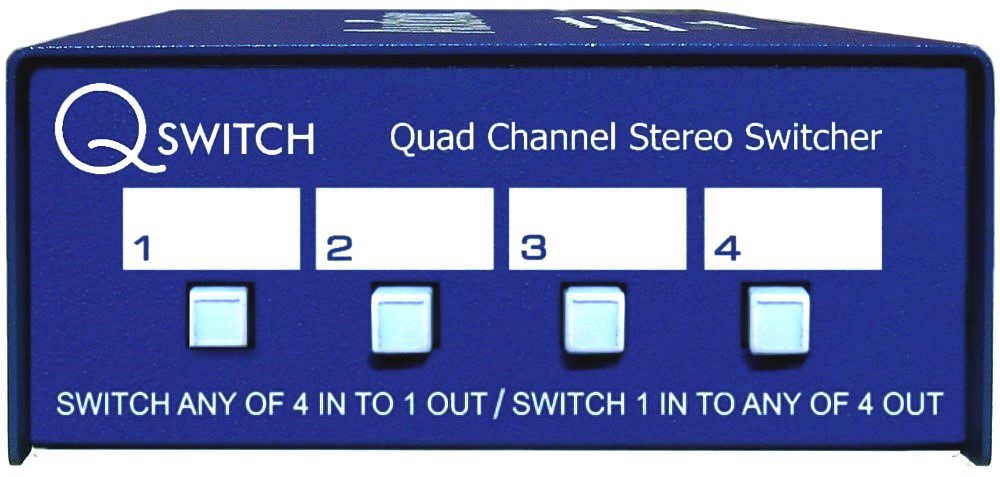

Kullanıcı dostu ayrıntılı etiketleme, hangi giriş veya çıkışın aktif olduğunu kolayca anlamanızı sağlar. Dört kilit ve birbirine bağlı anahtardan oluşan banka, aynı anda yalnızca bir anahtarın seçilmesine izin verir. Üzerindeki yazı şeridi (scribble-strip), her anahtarın üzerine Chinagraph® veya yağlı kurşunkalemle not yazmanıza olanak tanıyarak neyin anahtarlandığını doğrulamanızı kolaylaştırır.
Yenilikçi hassas tasarımı sayesinde Qswitch iki modda kullanılabilir:
1:4 — 4 set güçlendirilmiş hoparlör, Subwoofer vb. arasından birini seçmek için;
4:1 — Yayıncılık, kurulum, stüdyo ve canlı ses uygulamalarında 4 stereo giriş sinyali kaynağından birini tek çıkışa yönlendirmek için.
Nasıl çalışır?

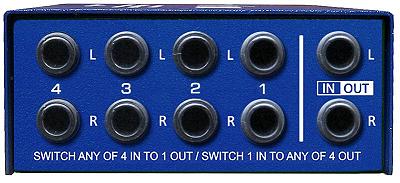

Arka panelin sağ tarafında Sol ve Sağ jack soket çifti IN/OUT olarak etiketlenmiştir. Bu soketler Giriş olarak kullanıldığında, beyaz çizginin solundaki 4 jack çifti Çıkış görevi üstlenir ve ön panelde basılan anahtar hangisiyse o çift aktif hale gelir. Tersine, bu 4 çift soket Giriş olarak kullanıldığında ise basılan anahtar o sinyali sağdaki jack çiftine iletir ve bu kez o soketler Çıkış olarak işlev görür.
Gerçek anlamıyla tak-çalıştır! Mod anahtarı yok, öğrenme eğrisi yok, kurulacak yazılım yok.
Sağlam çelik kasa mat dokulu toz boyalı yüzeye sahiptir; baskılı etiketler dayanıklı epoksi malzemeyle uygulanmış, alt yüzeyinde kaymayı önleyen kauçuk ayaklar bulunmaktadır. Qswitch, güç kaynağı gerektirmeyen tamamen pasif bir cihazdır. Güvenlik özellikleri arasında Kensington® tipi bilgisayar kilit yuvası ve masa altı montaj için isteğe bağlı braketi kiti yer almaktadır.
Hassas Mühendislik
Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Frekans Yanıtı | DC'den tüm frekans bandına kadar (± 0,5 dB) |
| Maksimum Çıkışta THD | 0 |
| Ekleme Kaybı | 0 |
| Giriş ve Çıkış Konektörleri | Beş çift izolasyonlu TRS (TipRingSleeve) Dengeli Jack — Sleeve: Toprak, Tip: + (Sıcak), Ring: – (Soğuk) |
| Anahtarlar | Mega anahtar dizisi — kilit ve birbirine bağlı dört anahtardan oluşan tek banka |
| Yapım | Toz boyalı tüm çelik kasa, fiberglas PCB |
