ISOLATERS, SPLITTERS & COMBINERS
Ürünler

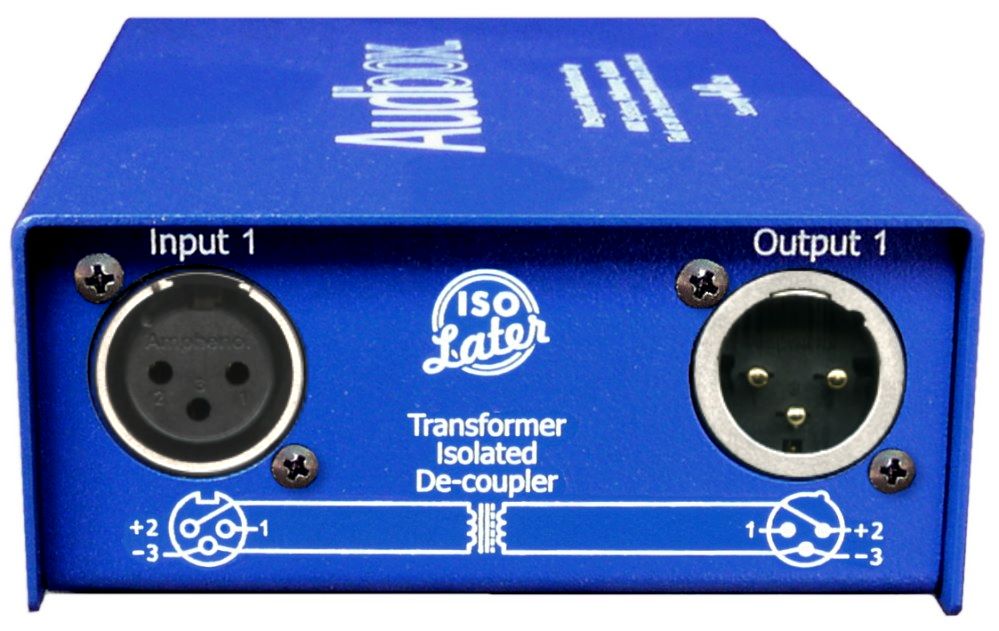

ISO Later Transformer de-coupler
Model Seçenekleri
ISO Later – Tek Kanallı üniteISO Later Duo – DoubleHeader formatında Çift Kanallı ünite
Benzersiz Audibox DoubleHeader formatı; bir kanalı ünitenin önüne, ikinci kanalı ise arkasına yerleştirerek tek bir alanда iki kanal sunar! Son derece kullanışlı ve pratik bir seçenek.
Pasif ünite – güç gerektirmez
ISO Later Hakkında
ISO Later; toprak döngülerini gidermek ve tam Galvanik izolasyonun gerektiği uygulamalarda kullanım için tasarlanmış transformatör izolasyonlu bir dekuplördür. Örneğin yayın beslemeleri ve uzak kayıt uygulamaları için idealdir.
Tek Kanal veya Double Header formatında mevcuttur. Sağlam çelik kasası; çekici mat dokulu toz boya kaplama, dayanıklı epoksi serigrafi baskı ve kaymaz kauçuk ayaklarla tamamlanmıştır. ISO Later, hiçbir güç gerektirmeyen tamamen pasif bir cihazdır; bu da onu gerçek anlamda evrensel bir sorun çözücü haline getirir. Güvenlik özellikleri arasında Kensington® tipi bilgisayar kilit yuvası ve masa altı montaj için opsiyonel braketi kiti bulunmaktadır.
Tek Kanal veya Double Header formatında mevcuttur.

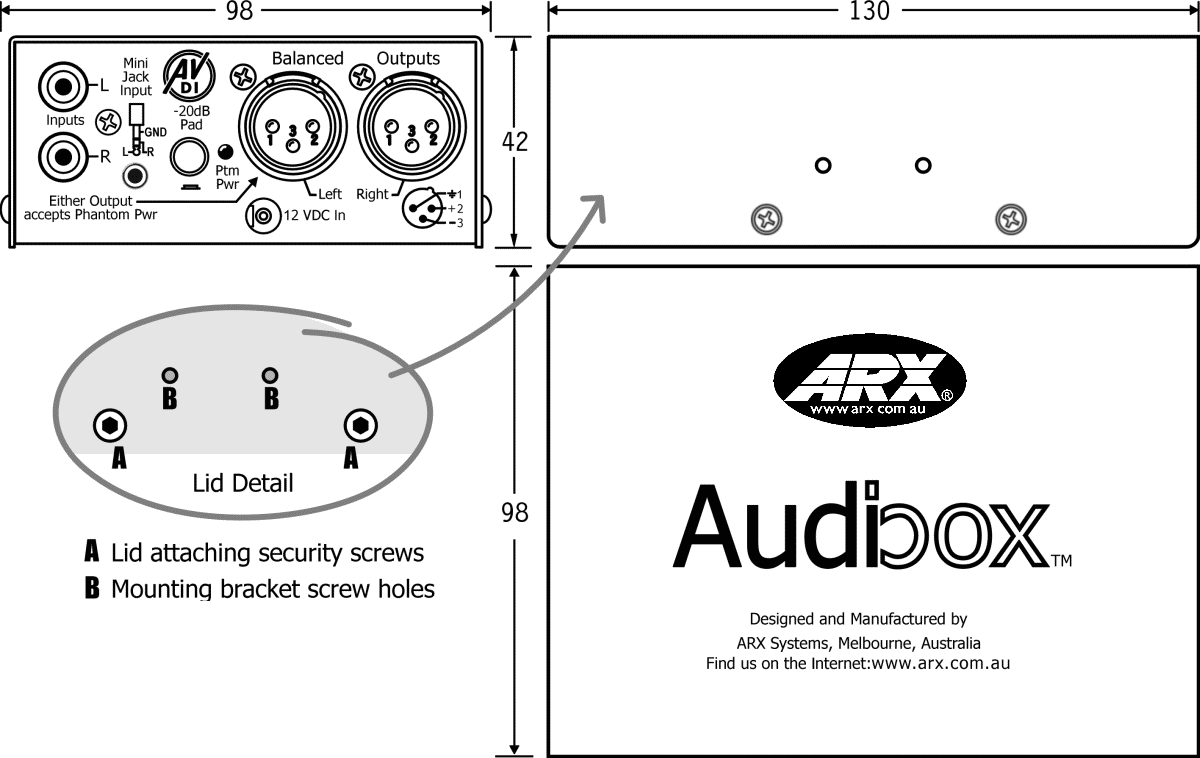

Hassas Mühendislik
Audibox serisinin büyük çoğunluğu ortak bir taban ve üretim
platformunu paylaşmaktadır. Ofset kapak vidaları, birden fazla
ünitenin yan yana yakın montajına olanak tanır.
Daha büyük versiyonunu görmek için sağdaki resme tıklayın.
Teknik Özellikler
Giriş Empedansı: 600 Ohm
Çıkış Empedansı: 600 Ohm
Frekans Yanıtı: 20 Hz – 20 kHz ±0,1 dB
Maksimum Çıkış Seviyesi: +24 dBm
Maksimum Çıkışta THD: 30 Hz – 20 kHz'de %0,2
Ekleme Kaybı: 1 kHz'de 0,75 dB (600 Ohm kaynak ve yük)
Giriş Konektörleri: 3 pinli dişi XLR, Pin 2 + Sıcak, Pin 3 – Soğuk
Çıkış Konektörleri: 3 pinli erkek XLR, Pin 2 + Sıcak, Pin 3 – Soğuk. Ses toprakları bağlı değil
Toprak Referansı: Kasa, Çıkış Pin 1'e topraklanmıştır; Duo versiyonunda kasa, Kanal 1 Çıkış Pin 1'e topraklanmıştır
Yapı: Çelik kasa, fiberglas PCB, ultra düşük gürültülü ses transformatörü

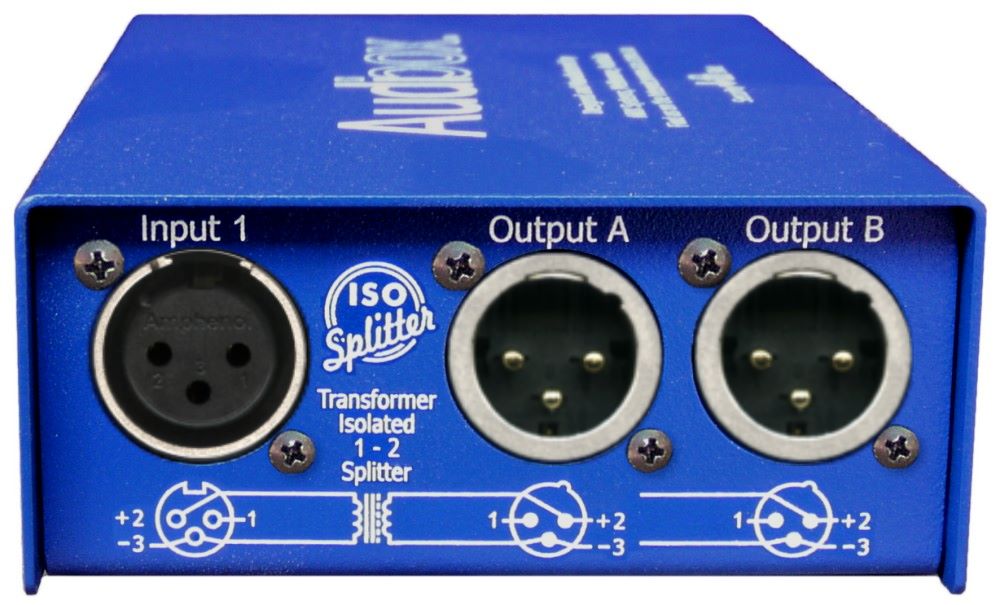

ISO Splitter
Model Seçenekleri
ISO Splitter
Tek kanallı birim.
ISO Splitter Duo
DoubleHeader formatında çift kanallı birim.
Audibox'a özgü DoubleHeader formatı, bir kanalı ünitenin ön yüzüne, ikinci kanalı ise arka yüzüne yerleştirir; böylece tek ünitenin kapladığı alanda iki kanal sağlanır. Son derece kullanışlı ve pratik bir seçenektir.
Pasif birim — harici güç gerektirmez.
ISO Splitter, 1 girişin 2 çıkışa bölünmesi gereken uygulamalar için tasarlanmış, transformatör izolasyonlu (tam Galvanik izolasyon) bir sinyal dağıtıcıdır. Yayın beslemeleri ve uzaktan kayıt gibi tam izolasyon gerektiren durumlarda idealdir.
Tek Kanal veya DoubleHeader formatında mevcuttur. Sağlam, tüm çelik kasa mat dokulu toz boyalı yüzeye sahiptir; baskılı etiketler dayanıklı epoksi malzemeyle uygulanmış, alt yüzeyinde kaymayı önleyen kauçuk ayaklar bulunmaktadır.
ISO Splitter, güç kaynağı gerektirmeyen tamamen pasif bir cihazdır; bu özelliği onu evrensel bir sorun çözücü konumuna getirir. Güvenlik özellikleri arasında Kensington® tipi bilgisayar kilit yuvası ve masa altı montaj için isteğe bağlı braketi kiti yer almaktadır.
Hassas Mühendislik
Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Tek Kanal veya DoubleHeader formatında mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Giriş Empedansı | 300 Ohm |
| Çıkış Empedansı | Her biri 600 Ohm olan 2 sekonder |
| Frekans Yanıtı | 20 Hz – 20 kHz, ± 0,1 dB |
| Maksimum Çıkış Seviyesi | +20 dBm |
| Maksimum Çıkışta THD | %0,2 — 30 Hz – 20 kHz @ 20 dBm |
| Ekleme Kaybı | 1,6 dB @ 1 kHz (600 Ohm kaynak ve yük) |
| Giriş Konektörü | 3 pinli dişi XLR — Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Çıkış Konektörleri | 3 pinli erkek XLR — Pin 2: + (Sıcak), Pin 3: – (Soğuk); Ses toprakları bağlantısızdır |
| Toprak Referansı | Kasa, Çıkış A Pin 1'e topraklanmıştır; Duo versiyonunda kasa, Kanal 1 Çıkış A Pin 1'e topraklanmıştır |
| Yapım | Tüm çelik kasa, fiberglas PCB, ultra düşük gürültülü ses transformatörü |

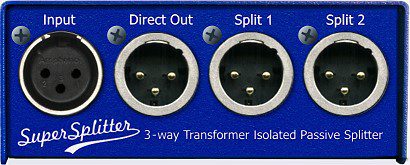

SuperSplitter
1 Giriş, 3 Çıkış — Pasif Sinyal Dağıtıcı
Avustralya'da el yapımı
Model Seçenekleri
SuperSplitter
Tek kanallı birim.
SuperSplitter DUO
DoubleHeader formatında çift kanallı birim.
Pasif cihaz — harici güç gerektirmez.
SuperSplitter Hakkında
ARX'in SuperSplitter'ı, transformatör izolasyonlu, 1 girişten 3 çıkışa pasif sinyal dağıtıcıdır. Tam Galvanik izolasyon gerektiren uygulamalarda bir ses sinyalini üç yola bölmek için idealdir. Transformatör ile Galvanik izolasyon, toprak döngülerini ve hum gürültüsünü önlemenin klasik yöntemidir; gürültüsüz sinyal yönlendirme, yayın besleme dağıtımı, uzaktan kayıt bölme ve daha pek çok uygulamada güvenilir çözüm sunar.
SuperSplitter, Doğrudan Çıkış ile Giriş XLR'ı üzerinden Mikrofon ve Direkt Kutu Phantom beslemesine olanak tanır; ayrıca 3 adet XLR doğrudan ve izole çıkışa sahiptir.
Özellikler
- Giriş ve Doğrudan Çıkış, dahili bir "döngü geçişi" ile doğrudan birbirine bağlıdır; bu sayede +48 VDC Phantom güç, ünite üzerinden Mikrofon ve DI Box'lara iletilir.
- Transformatör izolasyonu, toprak döngülerini, hum gürültüsünü ve diğer parazit elektrik gürültüsünü önler.
- Tek Kanal veya Çift Kanal "DoubleHeader" formatında mevcuttur.
- Split 1 ve Split 2, XLR pin 1 üzerinden doğrudan toprak bağlantısı bulunmayan, tamamen transformatör izolasyonlu çıkışlardır.
- Sektörün referans ürünleri olan MSX 48 ve MSX 12 Splitter'larla aynı Broadcast standartlarındaki ses transformatörünü kullanır.
SuperSplitter, mat dokulu poliüretan toz boyalı sağlam çelik kasaya sahiptir; baskılı etiketler dayanıklı epoksi malzemeyle uygulanmış, alt yüzeyinde kaymayı önleyen kauçuk taban pedi bulunmaktadır.
Güvenlik özellikleri arasında masa altı montaj için isteğe bağlı braketi kiti yer almaktadır.
ARX SuperSplitter Avustralya'da el yapımı üretilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Giriş Empedansı | 300 Ohm |
| Çıkış Empedansı | Her biri 600 Ohm olan 2 sekonder |
| Frekans Yanıtı | 30 Hz – 20 kHz, ± 1 dB |
| Maksimum Çıkış Seviyesi | +20 dBm |
| Maksimum Çıkışta THD | %0,2 — 30 Hz – 20 kHz @ 20 dBm |
| Ekleme Kaybı | 0,5 dB @ 1 kHz (600 Ohm kaynak ve yük) |
| Giriş Konektörü | 3 pinli dişi XLR — Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Doğrudan Çıkış | 3 pinli erkek XLR — Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Split 1 ve Split 2 | 3 pinli erkek XLR — Pin 2: + (Sıcak), Pin 3: – (Soğuk); Ses toprakları bağlantısızdır, Pin 1 serbest (floating) |

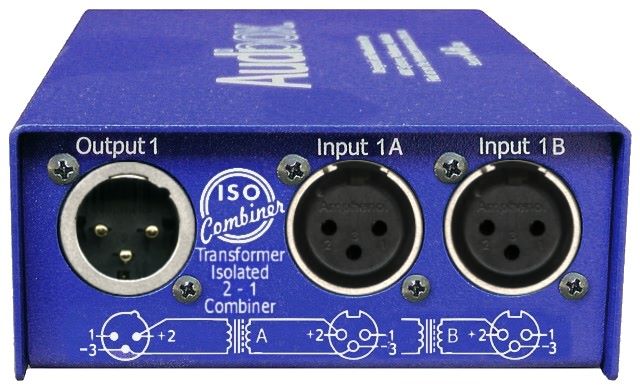

ISO Combiner
Model Seçenekleri
ISO Combiner
Tek kanallı birim.
ISO Combiner Duo
DoubleHeader formatında çift kanallı birim.
Audibox'a özgü DoubleHeader formatı, bir kanalı ünitenin ön yüzüne, ikinci kanalı ise arka yüzüne yerleştirir; böylece tek ünitenin kapladığı alanda iki kanal sağlanır. Son derece kullanışlı ve pratik bir seçenektir.
Pasif birim — harici güç gerektirmez.
ISO Combiner Hakkında
ISO Combiner, Audibox Pro Ses araç ve çözüm serisine yönelik yeni bir transformatör izolasyonlu birleştiricidir. İki ayrı kaynağın sessiz ve pratik biçimde tek bir çıkışta birleştirilmesi gereken uygulamalar için idealdir.
Çift transformatör dengeli dişi XLR girişi, tek bir transformatör izolasyonlu erkek XLR çıkışında birleştirilerek bu kompakt ses çözümünü oluşturur.
Tek Kanal veya DoubleHeader formatında mevcuttur. Sağlam, tüm çelik kasa mat dokulu toz boyalı yüzeye sahiptir; baskılı etiketler dayanıklı epoksi malzemeyle uygulanmış, alt yüzeyinde kaymayı önleyen kauçuk ayaklar bulunmaktadır.
ISO Combiner, güç kaynağı gerektirmeyen tamamen pasif bir cihazdır; bu özelliği onu evrensel bir sorun çözücü konumuna getirir. Güvenlik özellikleri arasında Kensington® tipi bilgisayar kilit yuvası ve masa altı montaj için isteğe bağlı braketi kiti yer almaktadır.
DUO versiyonunda arka panelde ikinci bir giriş ve çıkış seti yer alarak işlevselliği iki katına çıkarır.
Hassas Mühendislik
Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.
Tek Kanal veya DoubleHeader formatında mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Giriş Empedansı | 600 Ohm Dengeli |
| Maksimum Giriş Seviyesi | +20 dB |
| THD | Maks. %0,2 — 30 Hz – 20 kHz |
| Frekans Yanıtı | 20 Hz – 20 kHz, ± 0,5 dB |
| Ekleme Kaybı | < 6 dB @ 1 kHz (600 Ohm kaynak/yük) |
| Güç Gereksinimi | Yok |
| Giriş Konektörleri | 2 × Dişi XLR — Pin 1: Bağlantısız, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Çıkış Konektörü | Erkek XLR — Pin 1: Kasa Toprağı, Pin 2: + (Sıcak), Pin 3: – (Soğuk) |
| Yapım | Toz boyalı tüm çelik kasa, fiberglas PCB, ultra düşük gürültülü ses transformatörleri |
Önemli Not: Dengesiz (Unbalanced) girişler kullanıldığında, Pin 1 ile Pin 3 köprülenmiş olmalı ve toprak bağlantısı Pin 3'e yapılmalıdır.
