MAXI SERIES

Modern çok bölgeli kurulum ses ortamında, tek bir sinyalin birden fazla yere — ve genellikle farklı seviyelerde — gönderilmesi zorunluluk haline gelmiştir. Üstelik düşük gürültü tabanı ve iyi frekans yanıtı sağlamak için bölünmüş sinyalin tamponlanması (buffer) ve dengelenmesi (balance) de gerekmektedir.

Çözüm
Bu görünürde basit ama son derece önemli sinyal bölme görevini yerine getirmek için ARX, MaxiSPLIT'i tasarlamıştır: Arka panel kanal bağlantı anahtarı kullanılarak tek kanallı 1'den 8'e bölücüye dönüştürülebilen, iki bağımsız kanallı 1'den 4'e bölücü. Mod durumu, ön panel LED göstergeleriyle takip edilebilir.

Dengeli Girişler ve Çıkışlar
Her kanal; RF girişimini önlemek amacıyla pasif RF filtrelemesine sahip Erkek ve Dişi elektronik dengeli XLR girişleri içermektedir. Her çıkış, ön panelde bireysel çıkış kazanç kontrolüne sahip elektronik dengeli Erkek XLR çıkışı ile donatılmış olup +6dB'e kadar kazanç sağlamaktadır.

Geniş Dinamik Aralık
Dahili sinyal yolu tasarımına gösterilen özen sayesinde ünite; geniş dinamik aralığa, en yüksek hat sinyallerini dahi karşılayacak yeterli başlık alanına (headroom) ve dijital gürültü özelliklerinden daha iyi bir gürültü performansına sahiptir.

Evrensel AC Güç
AC güç aralığı evrensel 100-120V veya 220-240V AC olup üniteye standart bir IEC konnektör aracılığıyla bağlanmaktadır. Yerleşik sigorta ve voltaj değiştirme anahtarı da bulunmaktadır.

Uygulama Alanları

MaxiSPLIT'in tipik bir kullanım alanı Ana Hat Dağıtım Bölücüsü olarak kullanılmasıdır. Bu şekilde stereo bir kurulumda 4 farklı bölgenin, mono bir kurulumda ise 8 farklı bölgeye kadar seviye kontrolü sağlanabilir.

Diğer uygulama alanları arasında; Stüdyo ve Canlı ses uygulamalarında efekt göndermelerinin birden fazla efekt ünitesine bölünmesi, ana sinyalden farklı beslemelerin sağlanması ve yayıncılıkta OB sinyallerinin ayrıştırılması yer almaktadır.

Son derece hassas ve kompakt yapısıyla MaxiSPLIT; ultra düşük distorsiyon, düşük gürültü ve yüksek headroom'un eşsiz kombinasyonuyla ideal kurulum hattı dağıtım bölücüsüdür.

ARX'i seçtiğinizde kaliteden asla taviz vermezsiniz.

TEKNİK ÖZELLİKLER

Çalışma Modları: 2 kanal 1:4 Bölücü, 1 kanal 1:8 Bölücü

Giriş Empedansı: 44K Ohm Dengeli, 22K Ohm Dengesiz

Giriş Headroom: +21dB

Çıkış Seviyesi: +26dB

Çıkış Sinyal/Gürültü (@ unity gain): -95dB ağırlıksız, -101dB A ağırlıklı

Çıkış Empedansı: 300 Ohm Dengeli, 150 Ohm Dengesiz

Dinamik Aralık: 121dB

Frekans Yanıtı: 20Hz-20KHz -.5dB

Distorsiyon (@ unity gain):

100Hz .0035%

1KHz .0033%

10KHz .0037%

Giriş Konnektör Tipi: Dişi XLR ve Erkek XLR Giriş Döngüsü

Çıkış Konnektör Tipi: Erkek XLR

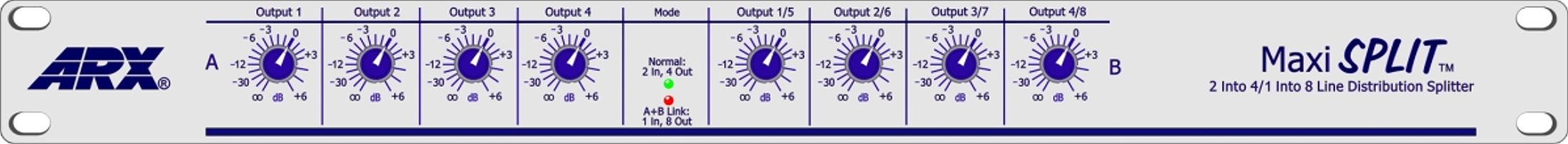

Ön Panel Kontrolleri

Tüm 8 çıkış için bireysel seviye kontrolleri
Mod durum LED'leri
Çıkış atamalarını etiketlemek için işaretleme paneli

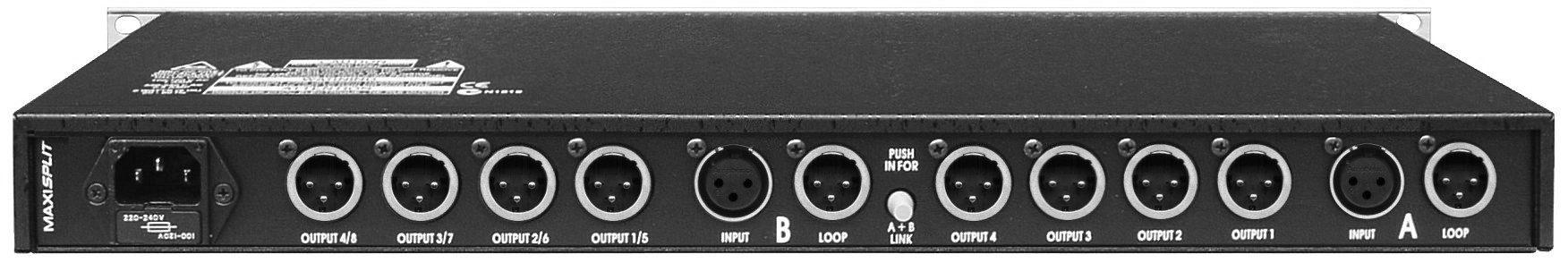

Arka Panel

Dengeli XLR konnektörler üzerinde Dengeli Girişler ve Çıkışlar
4 x stereo bölme modu veya 8 x mono bölme modu arasında geçiş
Voltaj anahtarı ve sigortalı AC giriş konnektörü

Kurulum müteahhidi için hat seviyesi ses sinyallerini doğru şekilde karıştırmak hiçbir zaman kolay olmamıştır. Yanlış ürünün kullanılması; yetersiz headroom, birbirinden çok farklı giriş seviyeleri, dengesiz çıkış seviyeleri, RF girişimi gibi sorunlara yol açabilmektedir — sorunlar adeta bitmek bilmezdi.

Ta ki şimdiye kadar!

Çözüm

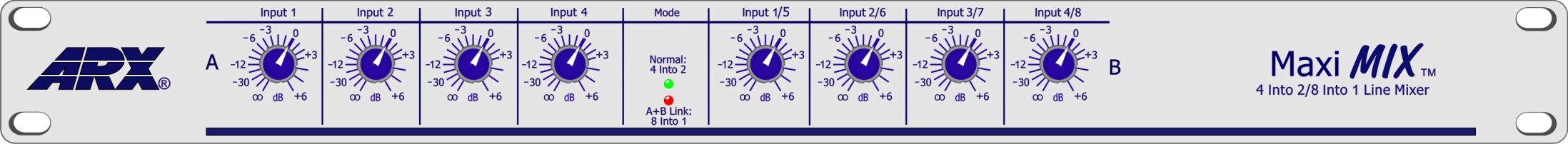

ARX'ten MaxiMIX'i tanıyın: Her biri bireysel seviye kontrolleri ve RF filtreleri ile donatılmış 4 hat girişinden oluşan iki bağımsız mixdown grubu. Her iki grup, Mono 8 kanallı mix için birbirine bağlanabilir. Her giriş, herhangi bir hat seviyesi sinyalinin eşleştirilmesine olanak tanımak amacıyla +6dB'e kadar kazanç ve tam zayıflatma imkânı sunar.

Dengeli Girişler ve Çıkışlar

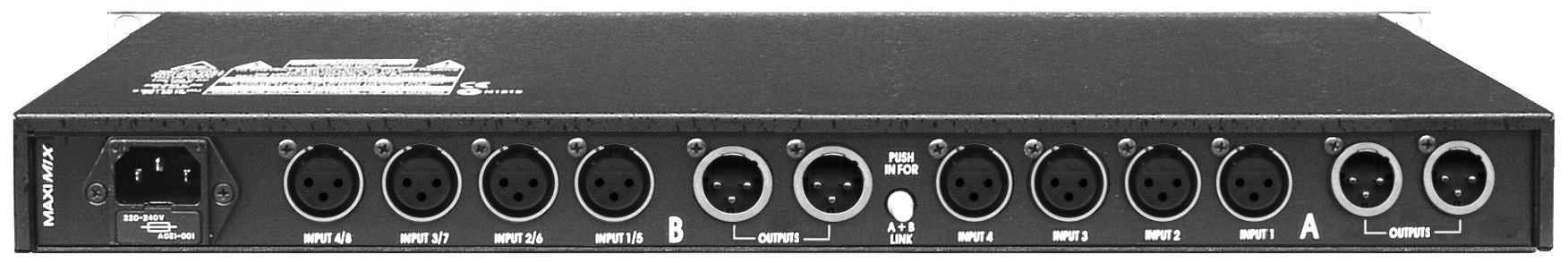

Stereo modda, elektronik olarak dengelenmiş 4 girişin her biri, her birinde 2 erkek XLR soket bulunan tam dengeli Master çıkışlarında birleşir. Mono modda ise tüm sekiz giriş, tek bir bağlantılı Master çıkış çiftinde karışır.

Geniş Dinamik Aralık

Dahili sinyal yolu tasarımına gösterilen özen sayesinde ünite; geniş dinamik aralığa, en yüksek hat sinyallerini dahi karşılayacak yeterli headroom'a ve dijital gürültü özelliklerinden daha iyi bir gürültü performansına sahiptir.

Evrensel AC Güç

AC güç aralığı evrensel 100-120V veya 220-240V AC olup üniteye yerleşik sigorta ve voltaj değiştirme anahtarına sahip standart üç pinli bir IEC konnektör aracılığıyla bağlanmaktadır.

Uygulama Alanları

MaxiMIX'in tipik bir kullanım alanı; Canlı Grup Mixi, Disko, KTV ve Videoya Ait Ses sinyallerini bir araya getiren Kurulum Ana Mikseri olarak kullanılmasıdır. Bu sayede tüm bu sinyaller tek bir hoparlör sistemi üzerinden birbirinden bağımsız olarak çalışabilir. Diğer uygulama alanları arasında harici efekt üniteleri için hat alt mikseri ve Klavyeler, Davul makineleri veya diğer Elektronik Enstrümanlar için alt mikser olarak kullanımı yer almaktadır.

Son derece hassas ve kompakt yapısıyla MaxiMIX; ultra düşük distorsiyon, düşük gürültü ve yüksek headroom'un eşsiz kombinasyonuyla ideal kurulum hattı mikserdir.

ARX'i seçtiğinizde kaliteden asla taviz vermezsiniz
